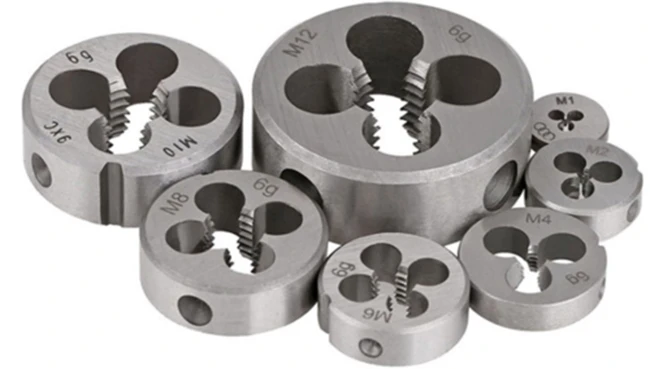

Diş açma kalıbı(diş kesme kalıbı olarak da bilinir), silindirik veya konik yüzeylerde dış dişleri kesmek için kullanılan bir alettir. HSS veya sertleştirilmiş takım çeliğinden yapılmıştır ve keskin iç kesme kenarlarına sahiptir.
İplik kesme kalıpları, bir kol veya kalıp tutucu kullanılarak iş parçasının etrafında döndürülür.
Diş açma işlemi taret tornada yapılabileceği gibi otomatik tornalarda da yapılabilmektedir.
Özellikler
Diş açma kalıplarının aşağıdakiler dahil çeşitli varyasyonları vardır:
· üst ayar vidaları
· yan ayar vidaları
· ayarlanabilir olmayan vidalar
Diş açma kalıbı türleri
Temel olarak 2 tip diş açma kalıbı vardır.
1. Katı kalıplar (veya elle çalıştırılan kalıplar)
2. Kendiliğinden açılan kalıplar
Bu iplik geçirme kalıplarının her birini tek tek görelim.
#1) Katı kalıplar (veya elle çalıştırılan kalıplar)
Katı kalıplar;
1. Sabit kalıp (veya Katı kalıp)
2. Ayarlanabilir kalıp (veya Yaylı kalıp)
3. Bölünmüş kalıp
4. Boru kalıbı
Katı kalıp: Katı kalıp genellikle küçük adımlı ve küçük çaplı dişleri kesmek için kullanılır.
Yaylı kalıp: Yaylı kalıp, deliğin hafifçe küçültülmesini sağlayan ve böylece ellere daha az kuvvet uygulayarak ipliği kesebilen yarıklı bir kalıp halkasından oluşur.
Bölünmüş kalıp: Dökülen kalıp iki parçaya yapılır. Bölünmüş kalıbın bir kısmı sabit, diğer kısmı hareketlidir.
Hareket edebilen parça, nispeten daha büyük ve ince iplikleri kesebilmesi için sapın boşluğu içinde ayarlanabilir.
Boru kalıbı: Boru kalıbı, büyük çaplı ancak küçük adımlı borulara diş açmak için kullanılır. Bu, içinde bir kalıp bulunan anahtarın manuel olarak döndürülmesiyle gerçekleştirilir.
Katı kalıpların kullanımı kolaydır ve yarı vasıflı bir işçi tarafından bile kullanılabilir.
Ancak katı kalıbın dezavantajı, iş parçasını ayırmak ve ölmek için iş parçasından sökülmesi gerekmesidir.
Bu nedenle bu kalıplar yüksek hızlı diş açma operasyonları için uygun değildir.
Uygulamalar
Diş çekme kalıpları çeşitli uygulamalarda kullanılır. Diş açma kalıpları endüstriyel metal işlemede yaygın olarak kullanılır. Diş açma kalıpları, soyulmuş deliklerdeki veya cıvatalardaki dişleri onarmak için kullanılır. Haddelenmiş diş açma kalıpları, daha fazla mukavemet, daha uzun ömür ve daha düşük malzeme maliyeti avantajına sahiptir. Musluklar motosikletlerde, arabalarda ve endüstriyel makinelerde kullanılır. Sıkışan borulara yeniden diş açmak için diş açma kalıpları da kullanılır.
